連接盤雙側抗剪強度試驗

  • 發布時間:2019-09-27 11:12:04
  • 網責任編輯:濟南鉑鑒測試技術有限公司
  • 人氣:3916

鉑鑒生產的扣件試驗機專業檢測連接盤雙側抗剪強度試驗,試驗要求嚴格執行國家標準JGT503-2016承插型盤扣式鋼管支架構件。鉑鑒為您提供了詳細的試驗要求及現場安裝操作圖片,讓您對這個試驗更加了解。

構件強度指標:

連接盤雙側抗剪強度

重型(Z型)

當P=21時,各部位不應破壞

標準型(B型)

當P=14時,各部位不應破壞

連接盤雙側抗剪強度試驗:

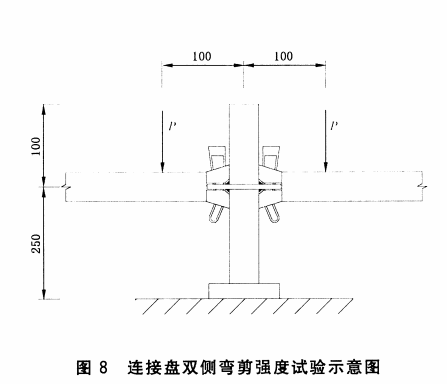

如圖8所示,對Z型產品連接盤部位雙側加載,第1次加載由0kN加至6kN后卸載;第2次加載由0kN加至21kN,持荷2min,試件各部件不應破壞。對B型產品連接盤部位雙側加載,第1次加載由0kN加至4kN后卸載;第2次加載由0kN加至14kN,持荷2min,試件各部件不應破壞。

連接盤雙側彎剪切強度試驗

現場安裝試驗圖:

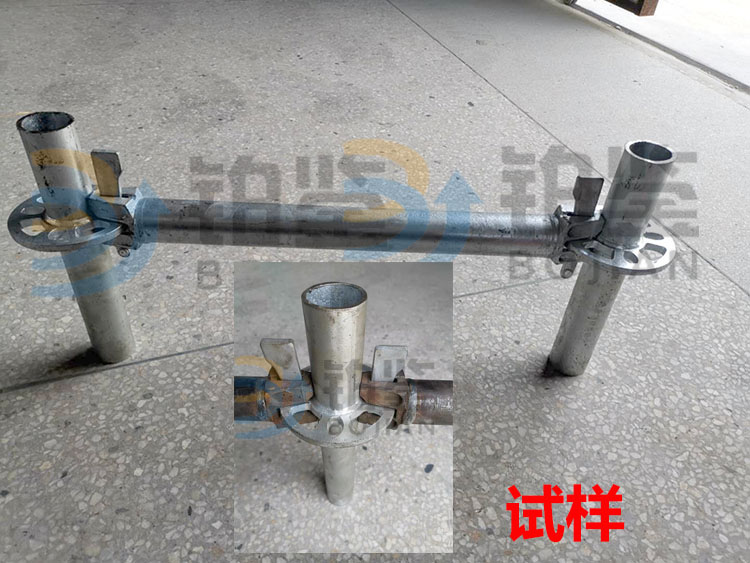

連接盤抗剪試驗試樣

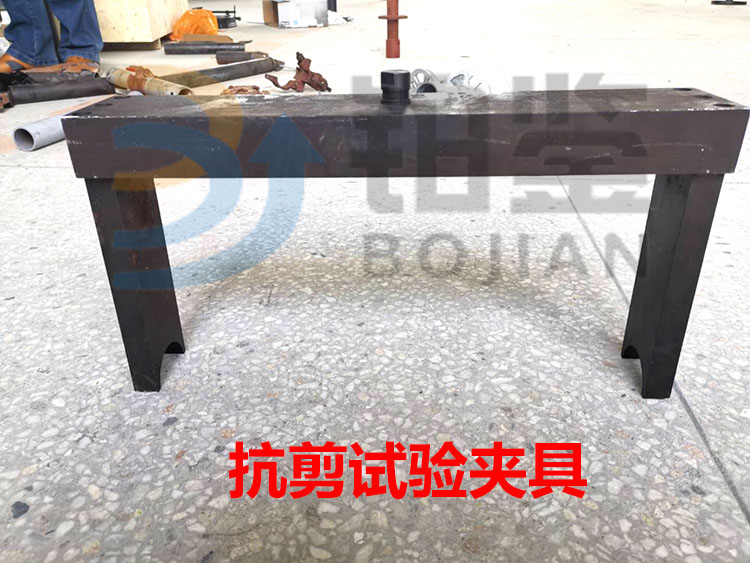

連接盤抗剪試驗夾具

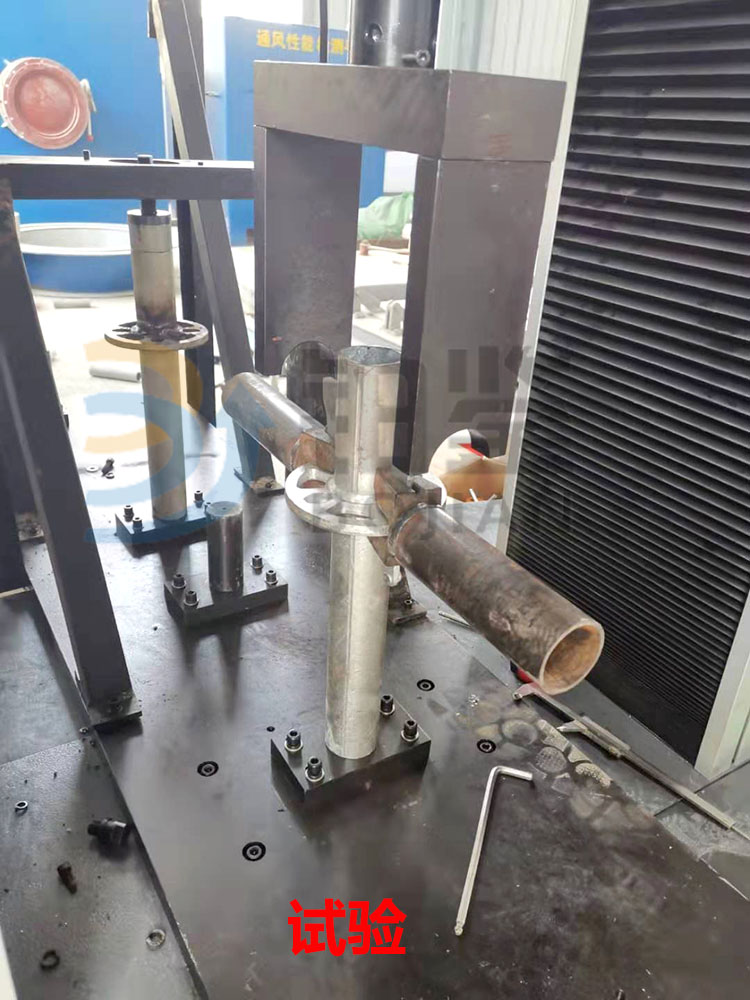

連接盤抗剪試驗

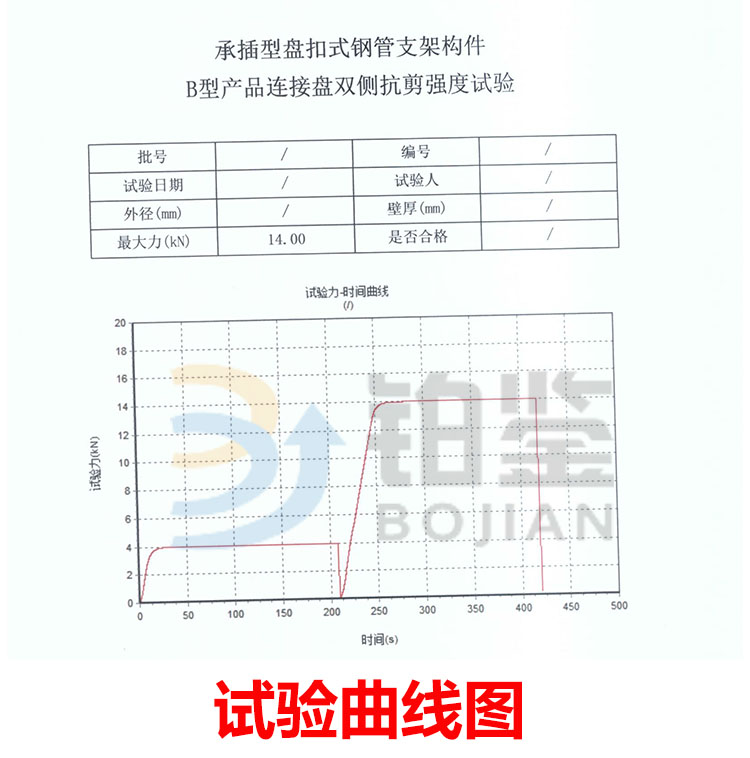

連接盤抗剪試驗曲線圖
